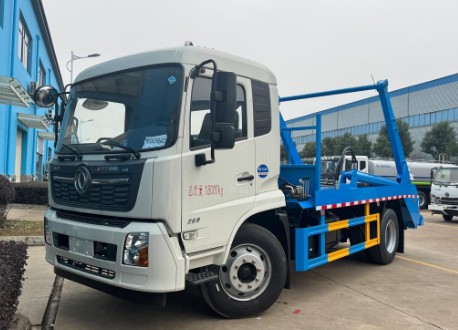

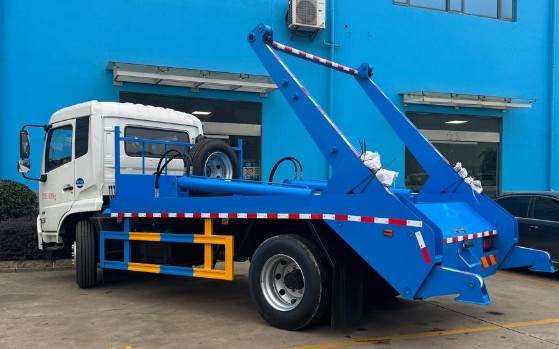

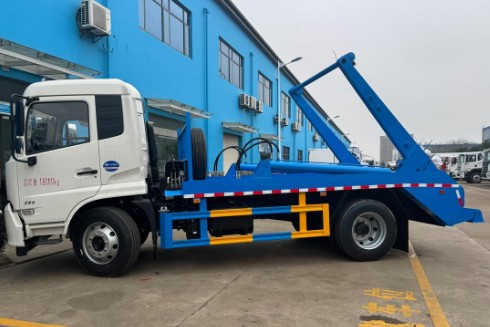

東風天錦擺臂垃圾車_程力威牌CLW5180ZBSD6型擺臂式垃圾車
作者：東風天錦擺臂垃圾車 來源：垃圾車廠家 日期：2026/3/25 9:57:58 人氣： 標簽：東風天錦擺臂垃圾車 程力威牌CLW5180ZBSD6型擺臂式垃圾車
東風天錦擺臂垃圾車，擺臂垃圾清運車，可配8-12方大容量地面垃圾斗，搭配加強型雙油缸結構，擺臂60秒完成一次工作循環，一車多斗循環運輸，裝載量遠超普通車型，省時又省力。
型號：東風天錦擺臂式垃圾車，天錦新款KR駕駛室，發動機康明斯260馬力，法士特 8 檔變速箱，軸距 3950mm，斷氣剎，原廠空調，電動玻璃，行車記錄儀，10.00鋼絲胎。
2.上裝配置:
1.整車主要技術參數
項目
參數
設備名稱
擺臂式垃圾車
發動機型號
國六康明斯260馬力（6缸）
底盤型號
DFH1180EX8
排放標準
國ⅤI
發動機功率（KW）
191
變速箱
法士特8檔
燃油
柴油
總質量（Kg）
18000
整備質量
7200,6550
軸距
3950MM
整車尺寸（MM）
7350×2490,2520×3350
顏色
白/藍
最高車速
89km/h
駕駛室準乘人數
2，3人
輪胎數量
7個（含備胎）
輪胎規格
10.00R20鋼絲胎
2.主要性能要求
擺臂式垃圾車適用全國通用垃圾斗，帶自卸功能，液壓操作，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?/span>
結構簡述
1、附車架
擺臂垃圾車附車架采用Q235鋼板焊接而成，并用多組U型螺栓與汽車大梁牢固聯接。
2、液壓系統
該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。
液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。
系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。齒輪泵經吸油吸油濾清器將液壓油箱中的液壓油吸入，多路閥位于駕駛室外后、車箱前部)供油。多路閥工作時使擺臂油缸、支腿油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。
東風天錦擺臂式垃圾車整車技術參數表：
程力威牌CLW5180ZBSD6型擺臂式垃圾車
【整車技術參數】
產品商標
程力威牌
公告批次
397
產品名稱
擺臂式垃圾車
產品型號
CLW5180ZBSD6
總質量(Kg)
18000
罐體容積(m3)
額定載質量(Kg)
10385,10450
外形尺寸
整備質量(Kg)
7420
貨廂尺寸
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
2,3
鞍座最大載質量(Kg)
接近角/離去角(°)
17/12
前懸/后懸
1430/2170,1400/2170
軸荷(Kg)
6500/11500
最高車速(Km/h)
89
備注
該車僅選用3950mm軸距;該車駕駛室準乘人數(人)/額定載質量(Kg)對應關系為:2/10450,3/10385;
防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度
為:480;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS
8/東科克諾爾商用車制動系統(十堰)有限公司, ABS-E 4S/4M/采埃孚商用車系統(青島)有限公
司,J ABS/焦作博瑞克控制技術有限公司;安裝具有衛星定位功能的行駛記錄儀;發動機型號與油
耗值對應關系為(L/100km): DDi50E190-60/23.9,D4.5NS6B190/24.4,D6.7NS6B230/23.7,
B6.2NS6B210/23.8,B6.2NS6B230/23.8,D4.0NS6B185/25.2,D4.0NS6B195/25.2,B6.2NS6B245/24.3,
DDi47E260-60/26.43;專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸;隨底盤選裝駕駛室,
選裝底盤附件樣式。
【底盤技術參數】
底盤型號
DFH1180EX8
底盤名稱
載貨汽車底盤
商標名稱
東風牌
生產企業
東風商用車有限公司
軸數
2
輪胎數
6
軸距 (mm)
3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
輪胎規格
10.00R20 18PR,275/80R22.5 18PR,295/60R22.5 18PR
鋼板彈簧片數
7/9+6,8/10+8,8/9+6,11/10+8,
3/10+8,
前輪距
1876
燃料種類
柴油
后輪距
1820,1860,1800,1840
排放依據標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
B6.2NS6B245
DDi47E240-60
DDi47E260-60
D4.5NS6B240
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風商用車有限公司
東風康明斯發動機有限公司
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
6200
4750
4750
4500
140
169
154
136
162
169
147
143
191
162
154
191
180
177
191
176

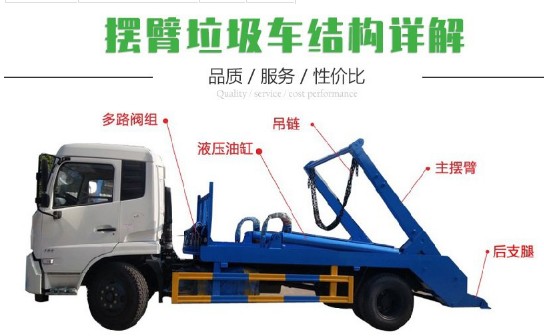

擺臂垃圾車結構詳解
擺臂垃圾車結構圖

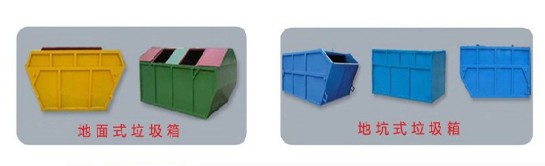

地面式垃圾箱地坑式垃圾箱

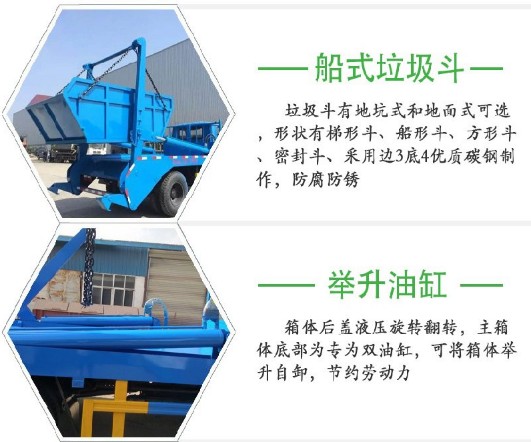

船式垃圾斗:垃圾斗有地坑式和地面式可選，形狀有梯形斗，船形斗，方形斗，密封斗，采用邊3底4優質碳鋼制作，防腐防銹。
舉升油缸：箱體后蓋液壓旋轉翻轉，主主箱體底部為專為雙油缸，可將箱體舉升自卸，節約勞動力。

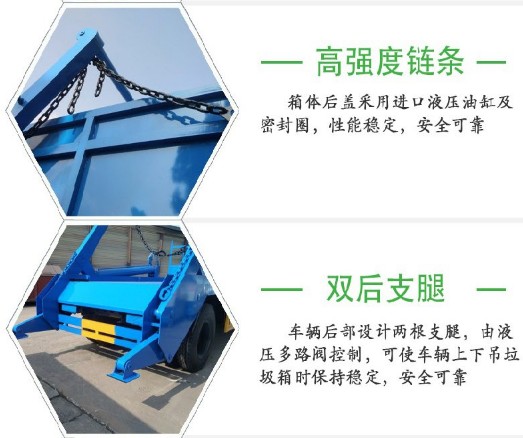

高強度鏈條：箱體后蓋采用進口液壓油缸及密封圈，性能穩定，安全可靠。
雙后支腿：車輛后部設計兩根支腿，由液壓多路閥控制，可使車輛上下吊垃圾箱時保持穩定，安全可靠

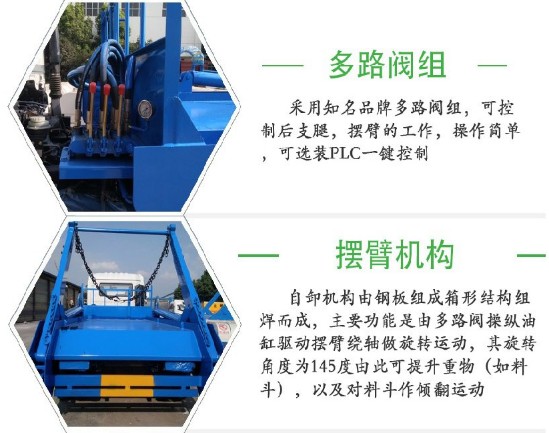

多路閥組：采用知名品牌多路閥組，可控制后支腿，擺臂的工作，操作簡單，可選裝PLC一鍵控制
擺臂機構：自卸機構由鋼板組成箱形結構組焊而成，主要功能是由多路閥操縱油缸驅動擺臂繞軸做旋轉運動，其旋轉角度為145度由此可提升重物(如料斗)，以及對料斗作傾翻運動。
